| EX: | U211
系列号 |
SL
母体材质 |
B

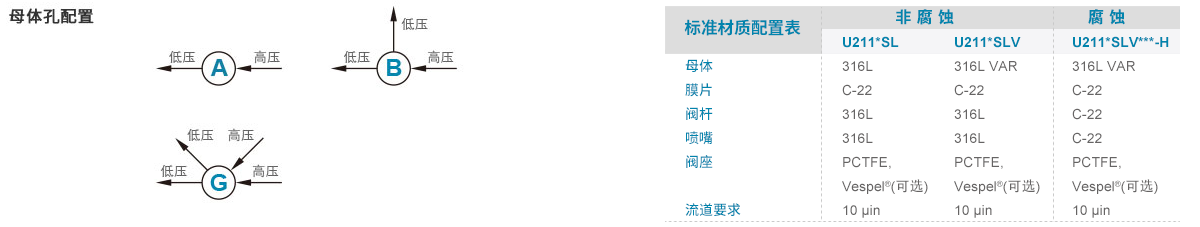

母体孔* |
K
阀座材料 |
- D
输入压力 |
H
输出压力 |
P
压力表 |
- VSF4
进/出气连接 |
- H
耐腐代码 |
- P
选项 |
- S1
工艺规范 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| U211 | SL: 316L SLV: 316L VAR |
A B G |
K: PCTFE V: Vespel® |
C: 4500 psi D: 3000 psi |
F: 0 ~ 500 psi G: 0 ~ 250 psi H: 0 ~ 150 psi I: 0 ~ 100 psi |
W: 不带压力表 P: psi/bar 表 G: MPa 表 |
VSF4, VSM4 VSF8, VSM8 TW4, TW6 ...... 当进出气相同时， 只写一个连接代码； 其它连接请联系捷锐 |
无: 标准 H: C-22 阀杆和喷嘴 (详见材质配置表） |
无: 后座安装 P: 面板安装 |
S1: 超高纯工艺 S2: 光伏工艺 |
|
| U211 | SL: 316L SLV: 316L VAR |
A B G |
K: PCTFE V: Vespel® |
F: 500 psi |
G: 0 ~ 250 psi H: 0 ~ 150 psi I: 0 ~ 100 psi K: 0 ~ 50 psi L: 0 ~ 25 psi |
W: 不带压力表 P: psi/bar 表 G: MPa 表 |
VSF4, VSM4 VSF8, VSM8 TW4, TW6 ...... 当进出气相同时， 只写一个连接代码； 其它连接请联系捷锐 |
无: 标准 H: C-22 阀杆和喷嘴 (详见材质配置表） |
无: 后座安装 P: 面板安装 |
S1: 超高纯工艺 S2: 光伏工艺 |
*: 其他母体孔样式，敬请联系捷锐公司。
