| EX: | U12
系列号 |
SL
母体 |
B

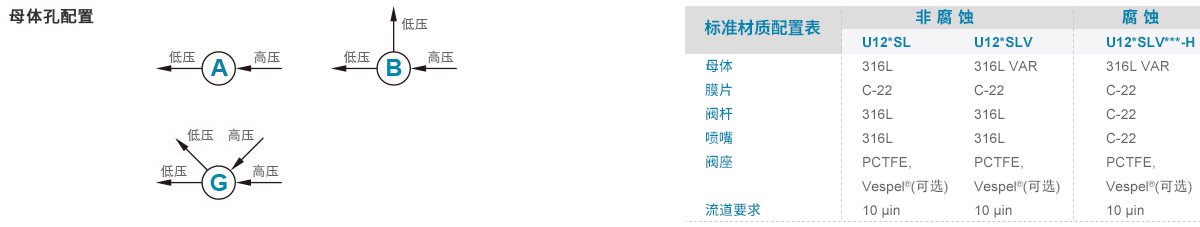

母体孔 |
K
阀座材料 |
- D
输入压力 |
F 输出压力 |
P
压力表 |
- VSF4 - VSM4
进气/出气连接 |
- E
流道表面 |
- H
耐腐代码 |
- P
选项 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| U12 | SL: 316L SLV: 316L VAR |
A B G |
K: PCTFE V: Vespel® |
D: 3000 psi F: 500 psi |
G: 0 ~ 250 psi H: 0 ~ 150 psi I: 0 ~ 100 psi K: 0 ~ 50 psi L: 0 ~ 25 psi Q: 30"Hg Vac~30 psi R: 30"Hg Vac~60 psi S: 30"Hg Vac~100 psi |
W: 不带压力表 P: psi/bar 表 G: MPa 表 |
VSF4, VSM4 VSF8, VSM8 TW6, TW8 ...... 当进出气相同时， 请写一个连接代码； 其它连接请联系捷锐公司。 |
E: Ra 10 μin | 无: 标准 H: HC22阀杆和喷嘴 ( 详见上表 ) |
无: 后座安装 P: 面板安装 |
