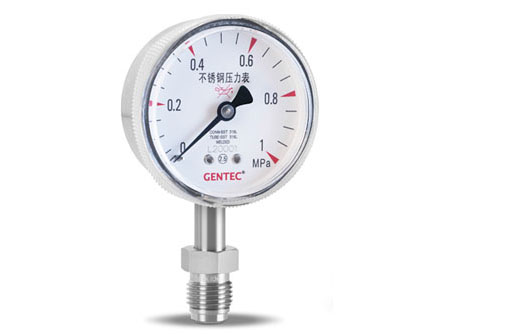

GENTEC 捷锐 GU 系列超高纯压力表
GU 系列超高纯压力表
适用于半导体加工、高纯气体传输、面板清洁系统、高纯液体传输等场合,2"压力表盘,多种量程和单位可选。
优势特点
用于半导体行业高纯气体测量
超纯水洗净处理,无尘室封装
进口波登管采用无氧焊接,高纯氩保护
接触介质部分材料:不锈钢 316L
内部流道采用电化学抛光处理,粗糙度: 10 μin (0.25μm)
连接螺纹:9/16”-18UNF
工作环境温度:-40 ℃ ~ +70 ℃ (-40 ℉ ~ +158 ℉)
产品尺寸图
产品尺寸图

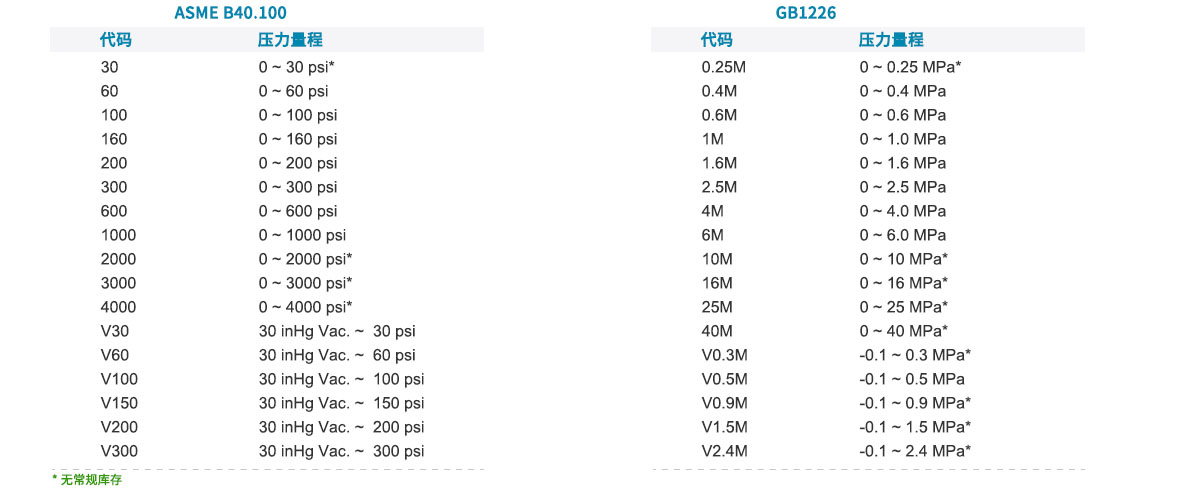

订购指南
标准 代码 量程
ASME B40.100
30
60
100
160
200
300
600
1000
2000
3000
4000
V30
V60
V100
V150
V200
V300
0~30 psi*
0~60 psi
0~100 psi
0~160 psi
0~200 psi
0~300 psi
0~600 psi
0~1000 psi
0~2000 psi*
0~3000 psi*
0~4000 psi*
30 inHg Vac.~ 30 psi
30 inHg Vac.~ 60 psi
30 inHg Vac.~ 100 psi
30 inHg Vac.~ 150 psi
30 inHg Vac.~ 200 psi
30 inHg Vac.~ 300 psi
GB1226
0.25M
0.4M
0.6M
1M
1.6M
2.5M
4M
6M
10M
16M
25M
40M
V0.3M
V0.5M
V0.9M
V1.5M
V2.4M
0~0.25 MPa*
0~0.4 MPa
0~0.6 MPa
0~1.0 MPa
0~1.6 MPa
0~2.5 MPa
0~4.0 MPa
0~6.0 MPa
0~10 MPa*
0~16 MPa*
0~25 MPa*
0~40 MPa*
-0.1~0.3 MPa*
-0.1~0.5 MPa
-0.1~0.9 MPa*
-0.1~1.5 MPa*
-0.1~2.4 MPa*
EX: GU20SL-
产品系列
V
压力表类型
0.25
量程
M
压力单位
VSF4
连接螺纹
- S1
工艺规范

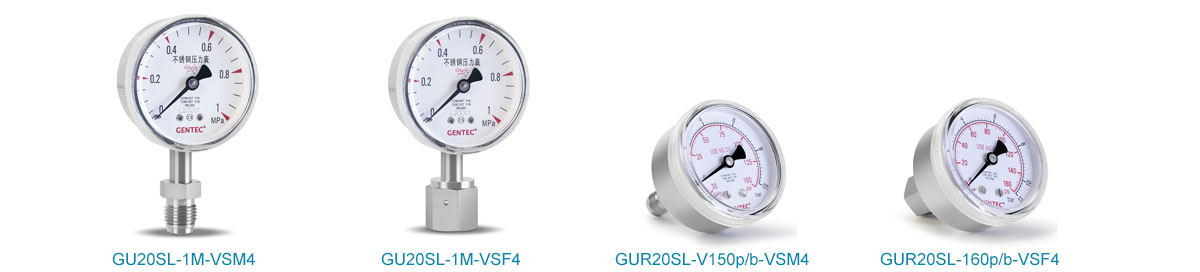

GU20SL: 2″径向
GUR20SL: 2″轴向
无:正压压力表
V:联程表
最大刻度值
( 见上表 )
M: MPa
p/b: psi / bar
p/k: psi / kPa
VSM4: 1/4"FSR ( M ) 旋转式外螺纹
VSF4: 1/4"FSR ( F ) 旋转式内螺纹
S1: 超高纯工艺

*:无常规库存
