| EX: | U61
系列号 |
SL
母体材质 |
A

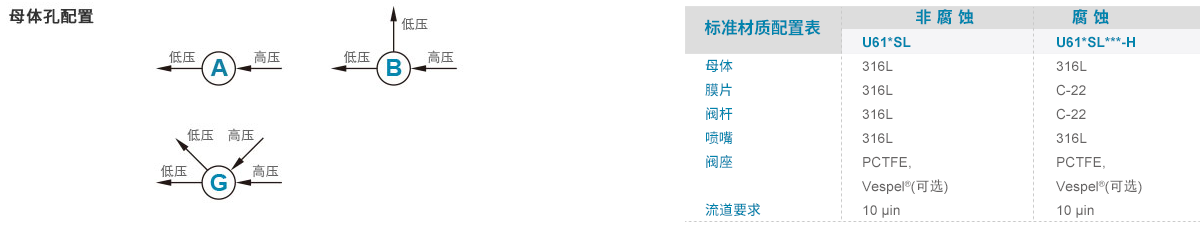

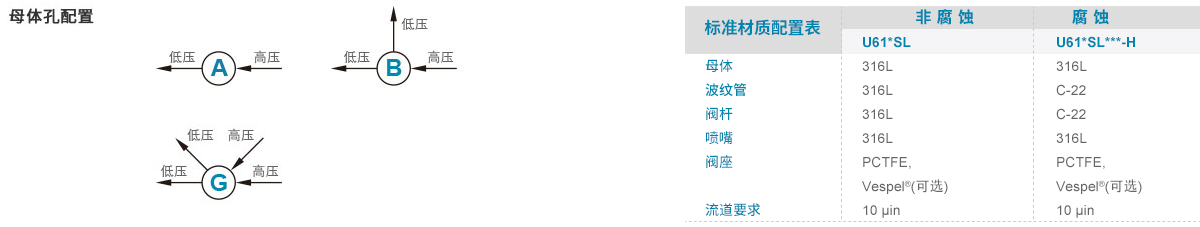

母体孔* |
K
阀座材料 |
- D
输入压力 |
D
输出压力 |
W
压力表配置 |
- VSF4- VSM4
进/出气连接 |
- H 耐腐代码 |
- S1 工艺规范 |
|---|---|---|---|---|---|---|---|---|---|---|
| U61 U61A |
SL: 316L |
A B G |
K: PCTFE V: Vespel® |
D: 3000 psi X: 2200 psi E: 1500 psi F: 500 psi |
G: 0 ~ 250 psi H: 0 ~ 150 psi I: 0 ~ 100 psi J: 0 ~ 75 psi K: 0 ~ 50 psi L: 0 ~ 25 psi |
W: 不带压力表 P: psi/bar 表 G: MPa 表 |
VSF8, VSM8 VSF12, VSM12 VSF16, VSM16 TW12, TW16 ...... 当进出气相同时， 请写一个连接代码； 其它连接请联系捷锐公司 |
无: 标准 H: HC22 阀杆和喷嘴 ( 详见材质配置表 ) |
S1: 超高纯工艺 S2: 光伏工艺 |
*: 其他母体孔样式，敬请联系捷锐公司。
