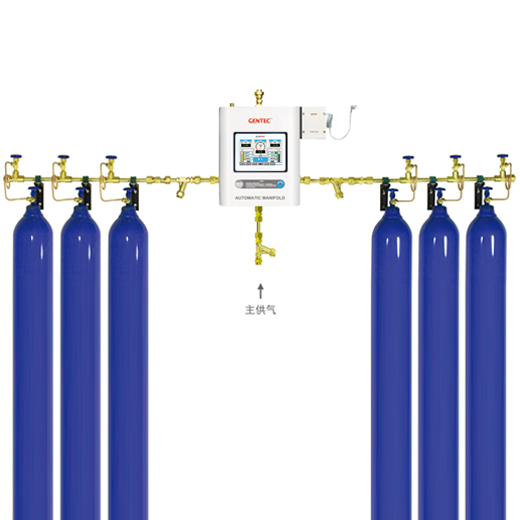

GENTEC 捷锐 GM3-T 屏显全自动切换汇流排
GM3-T 屏显全自动切换汇流排
专为提供不间断供气的要求而设计。低温杜瓦罐或储槽为主供气单元，两侧压缩气瓶为备用供气单元，优先使用主供气单元；该系列气体汇流排不需操作者任何调试即可实现自动切换，即使在电器系统断电的状态下仍可正常工作。
优势特点
HMI 人机界面控制显示系统
二级减压器结构，输出压力和流量稳定
自动切换控制系统，内置安全阀，防止系统压力过高
带报警装置，设有 RS 485 远程接口
带远程监控报警，可通过 VNC 显示控制功
管路系统采用银焊工艺，可有效防止泄露
系统进口设有气体过滤装置，可有效过滤气体中的污染物，滤芯更换方便
整个系统经耐压测试，可靠墙或水平安装

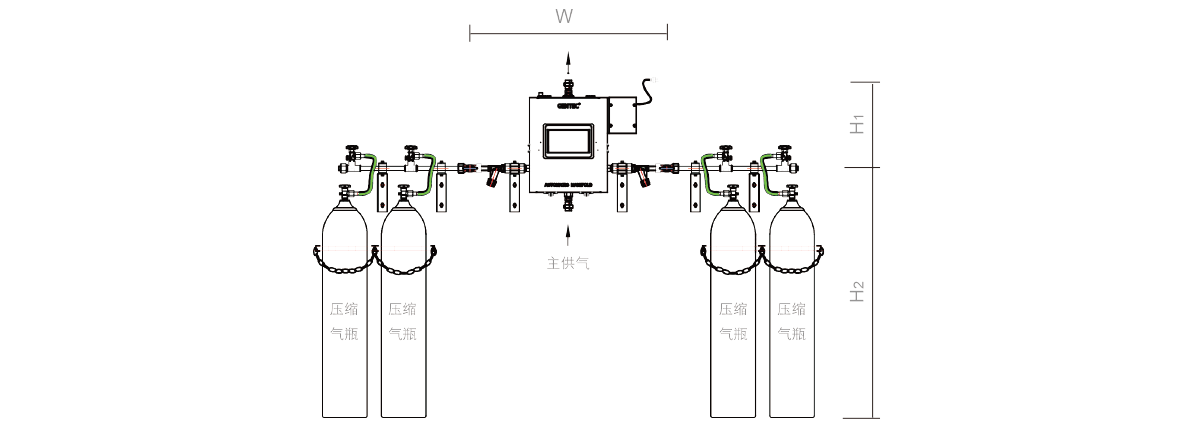

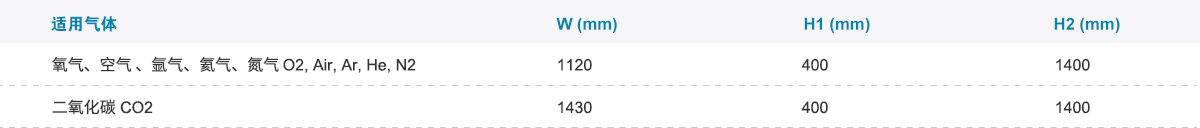

产品尺寸图
GENTEC 捷锐 GM3-T 屏显全自动切换汇流排
GENTEC 捷锐 GM3-T 屏显全自动切换汇流排
汇流排布局图
GENTEC 捷锐 GM3-T 屏显全自动切换汇流排
订购指南
适用气体 系列 主供气最高输入压力 辅助供气最高输入压力 输出压力 最大输出流量 出气连接 主供气进气连接 辅助供气（高压软管规格说明）
氧气
GM3-TL
GM3-TM
GM3-TH
3 MPa ( 435 psi )
3 MPa ( 435 psi )
3 MPa ( 435 psi )
20.7 MPa ( 3000 psi )
20.7 MPa ( 3000 psi )
20.7 MPa ( 3000 psi )
0.34~0.45 MPa ( 50~65 psi )
0.69~0.86 MPa ( 100~125 psi )
1.07~1.28 MPa ( 155~185 psi )
30~100 m3/h ( 1060~3500 SCFH )
30~100 m3/h ( 1060~3500 SCFH )
30~100 m3/h ( 1060~3500 SCFH )
"3/4""Union ( 螺纹：Rc 3/4 )
" "3/4""Union ( 螺纹：Rc 3/4 )
" "3/4""Union ( 螺纹：Rc 3/4 )
"
"3/4""Union ( 螺纹：Rc 3/4 )
" "3/4""Union ( 螺纹：Rc 3/4 )
" "3/4""Union ( 螺纹：Rc 3/4 )
"
36"紫铜管配防逆阀，G5/8"-RH ( F )
36"紫铜管配防逆阀，G5/8"-RH ( F )
36"紫铜管配防逆阀，G5/8"-RH ( F )
氮气
GM3-TL
GM3-TM
GM3-TH
3 MPa ( 435 psi )
3 MPa ( 435 psi )
3 MPa ( 435 psi )
20.7 MPa ( 3000 psi )
20.7 MPa ( 3000 psi )
20.7 MPa ( 3000 psi )
0.34~0.45 MPa ( 50~65 psi )
0.69~0.86 MPa ( 100~125 psi )
1.07~1.28 MPa ( 155~185 pai )
30~100 m3/h ( 1060~3500 SCFH )
30~100 m3/h ( 1060~3500 SCFH )
30~100 m3/h ( 1060~3500 SCFH )
"3/4""Union ( 螺纹：Rc 3/4 )
" "3/4""Union ( 螺纹：Rc 3/4 )
" "3/4""Union ( 螺纹：Rc 3/4 )
"
"3/4""Union ( 螺纹：Rc 3/4 )
" "3/4""Union ( 螺纹：Rc 3/4 )
" "3/4""Union ( 螺纹：Rc 3/4 )
"
36"金属软管配防逆阀，G5/8"-RH ( F )
36"金属软管配防逆阀，G5/8"-RH ( F )
36"金属软管配防逆阀，G5/8"-RH ( F )
空气
GM3-TL
GM3-TH
3 MPa ( 435 psi )
3 MPa ( 435 psi )
20.7 MPa ( 3000 psi )
20.7 MPa ( 3000 psi )
0.34~0.45 MPa ( 50~65 psi )
1.07~1.28 MPa ( 155~185 pai )
30~100 m3/h ( 1060~3500 SCFH )
30~100 m3/h ( 1060~3500 SCFH )
"3/4""Union ( 螺纹：Rc 3/4 )
" "3/4""Union ( 螺纹：Rc 3/4 )
"
"3/4""Union ( 螺纹：Rc 3/4 )
" "3/4""Union ( 螺纹：Rc 3/4 )
"
36"紫铜管配防逆阀，G5/8"-RH ( F )
36"紫铜管配防逆阀，G5/8"-RH ( F )
二氧化碳
GM3-TL
GM3-TM
3 MPa ( 435 psi )
3 MPa ( 435 psi )
15 MPa ( 2175 psi )
15 MPa ( 2175 psi )
0.34~0.45 MPa ( 50~65 psi )
0.69~0.86 MPa ( 100~125 psi )
30~100 m3/h ( 1060~3500 SCFH )
30~100 m3/h ( 1060~3500 SCFH )
"3/4""Union ( 螺纹：Rc 3/4 )
" "3/4""Union ( 螺纹：Rc 3/4 )
"
"3/4""Union ( 螺纹：Rc 3/4 )
" "3/4""Union ( 螺纹：Rc 3/4 )
"
36"紫铜管配防逆阀，G5/8"-RH ( F )
36"紫铜管配防逆阀，G5/8"-RH ( F )

*: 如需订购适用于 20 MPa 高压钢瓶的减压器，请在型号后加“ -H ”，如： 152X-80-H

Ex: GM3-T
系列号		 L -
输出压力		 O2 -
适用气体		 U -
标准代号		 （5L x 5R -
左x右侧气瓶数		 S
汇流排布局		 2）
钢瓶间距
GM3-T:全自动切换屏显式 美标( 欧标,国标 )
L: 55 psi ( L: 0.5 MPa )
M: 100 psi ( M: 0.8 MPa )
H: 185 psi ( H: 1 MPa )
 O2: 氧气
N2: 氮气
Air: 空气
CO2: 二氧化碳
 U: 美国标准
E: 欧洲标准
G: 中国标准
 左瓶数 x 右瓶数
0 x 0: 左侧和右侧各带过滤器和主截止阀
无: 只带切换装置
*
 S: 标准直线型
L: L 型
U: U 型
D: 双边直线型
X: 交叉特殊型
 1: 5" ( 127 mm )
2: 10" ( 254 mm )
3: 13" ( 330 mm )
4: 18" ( 457 mm )

例：GM3-TL-O2-U-(5L×5R-S2)

表示辅助供气左右侧各5个气瓶的全自动屏显式氧气汇流排系统，美国颜色标准，左右侧气瓶布局为标准直线型，钢瓶间距为10”；

GM3-TL-O2-U-(0x0) 表示带过滤器和主切换阀的全自动屏显式氧气切换系统，美国颜色标准；

GM3-TL-O2-U 表示全自动屏显式氧气切换装置，美国颜色标准；

*: 汇流管左、右侧延伸方向是面对汇流排系统而言
