GENTEC捷锐R19 系列减压器

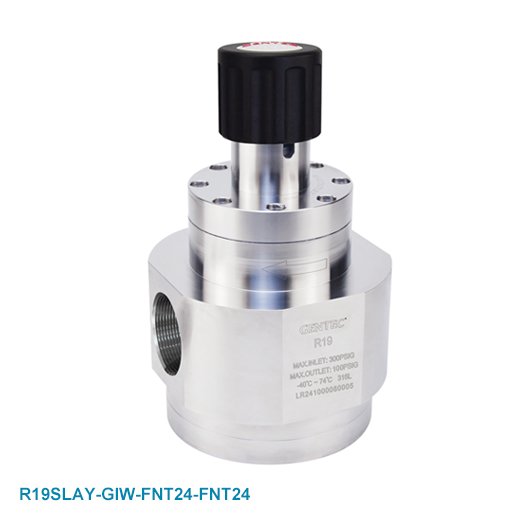

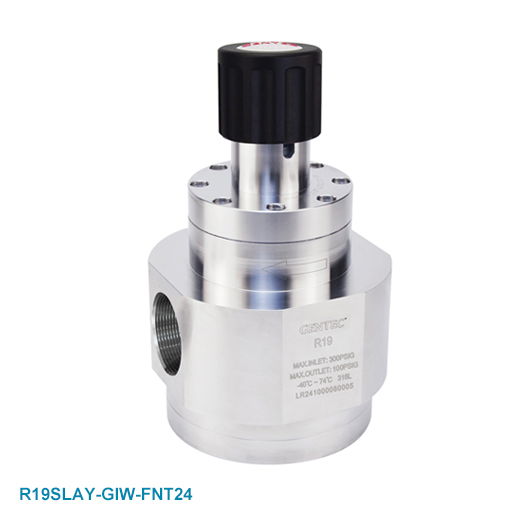

R19 系列膜片式减压器

R19 系列单级减压器设计紧凑，具备高流量能力。大尺寸膜片与平衡式主阀设计，可有效降低输出压力，提供稳定的压力调节性能，广泛应用于吹扫、惰性气体保护、大流量惰化、热处理及气体保护场合。

优势特点

单级式膜片减压结构

压力表接口： 1/4” NPT (F)

进出气接口： 1.5” NPT (F)，1.5” 焊接管

最大输入压力： 300 psi, 500 psi（可选）

最大输出压力： 6 psi, 15 psi, 25 psi, 50 psi, 75 psi, 100 psi, 150 psi, 250 psi

安全压力： 1.5 倍最大输入压力

流道表面： Ra 15 μin

流量系数

Cv=10.0
最大输入压力

300 psi, 500psi (可选)
工作温度

-40°C ~ 74°C
重量

15.5 kg

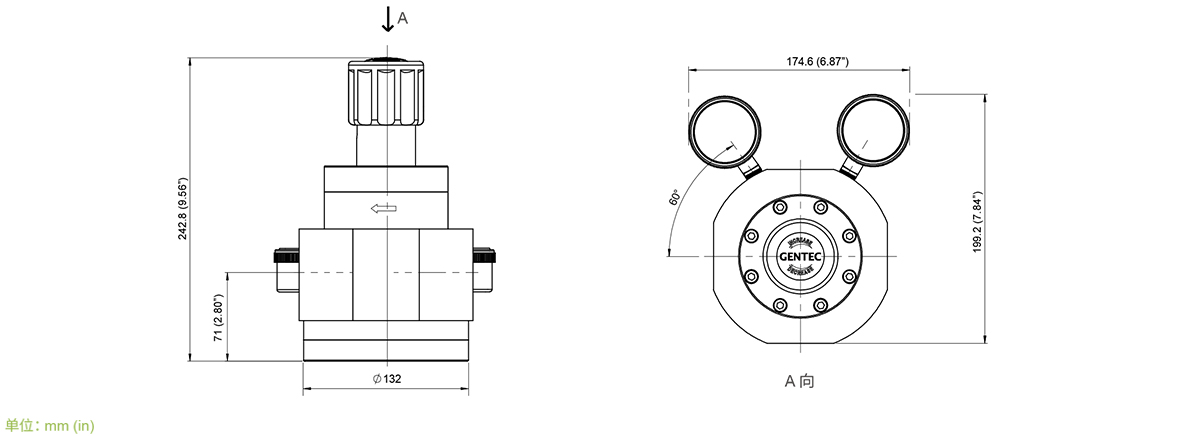

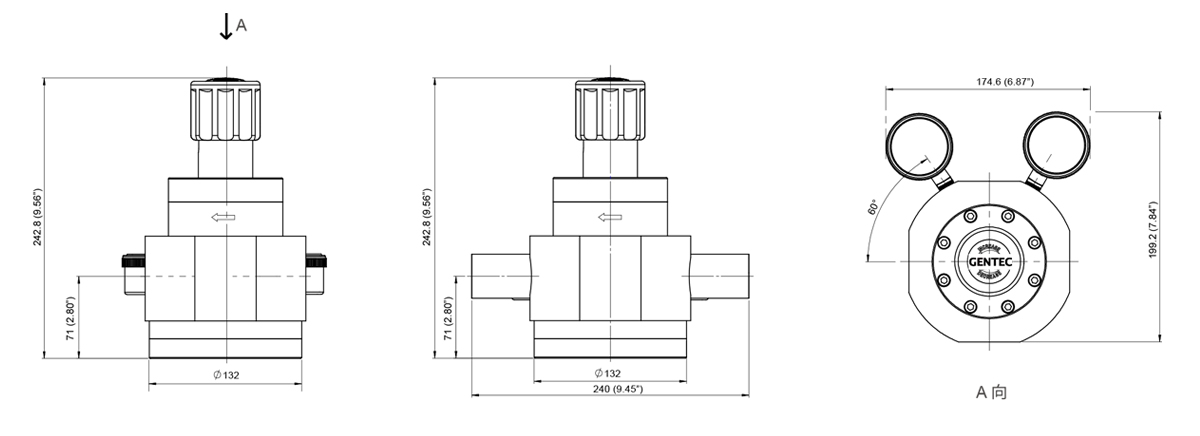

产品尺寸图

GENTEC捷锐R19 系列减压器

流量曲线图

GENTEC捷锐R19 系列减压器

订购指南

订购指南

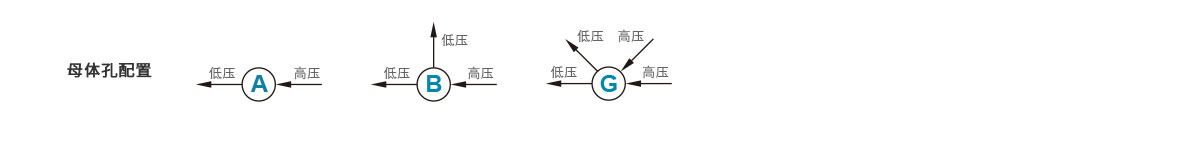

EX：	R19SL 系列号	A 阀体孔	Y 阀座材料	- G 输入压力	I 输出压力	W 压力表	- FNT24 进/出气连接
	R19SL	A B G	Y: EPDM R: Viton®（可选）	G: 300 psi F: 500 psi（可选）	G: 0 ~ 250 psi H: 0 ~ 150 psi I: 0 ~ 100 psi J: 0 ~ 75 psi K: 0 ~ 50 psi L: 0 ~ 25 psi M: 0 ~ 15 psi N: 0 ~ 6 psi	W: 不带压力表 K: psi/kPa 表 P: psi/bar 表 G: MPa 表	FNT24: 1.5” NPT (F) TW24：1.5” 焊接管标准产品进出气口相同，只列一个；不同时前面表示进气，后面表示出气。

行业应用

广泛应用于石油化工、电厂设备、低压储罐、热处理设备、杜瓦罐供气系统、多工位呼吸空气供气站等行业查看详情
