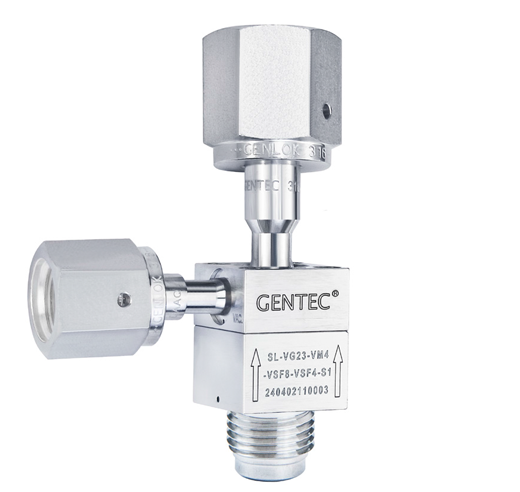

VG23 系列真空发生器
VG23 系列气控式真空发生器采用真空发生器, 气控阀和单向阀一体式设计, 最高真空度达 -88 kPa。 真空发生器可带持续排放孔, 保持有微量氮气外泄, 使排气气路始终处于惰性状态, 适用于半导体等行业应用。
优势特点
环境温度及使用流体温度: -10~71℃(14°~160℉)
氮气进气口压力范围: 70 ~ 110 psi,连接方式: VM4, VSF4
真空口最大压力: 3500 psi,最高真空度: - 88 kPa*,连接方式: VM4,VSF4,TW4
排放口连接方式: VM4,VSF4,VSM8,VSF8,TW6
常闭型气控阀,驱动气压力: 60 ~ 110 psi
尺寸图
GENTEC捷锐VG22 系列真空发生器
流量曲线
GENTEC捷锐VG22 系列真空发生器
订购指南
EX: SL
材料
- VG23
系列号
- VM4
进气口连接
- VM8
排放口连接
- VM4
负压口连接
- CB023
持续排放孔(可选)
- R
密封材质
- S1
工艺规范
SL: 316L VG23 VM4, VSF4 VM4, VSF4
VSM8, VSF8
TW6
VM4, VSF4
TW4
无: 不带持续排放孔
CB005: 1~2.5 slpm @80 psig N2
CB009: 2~5 slpm @80 psig N2
CB013: 5~8 slpm @80 psig N2
CB023: 10~15 slpm @80 psig N2
R: FKM
Y: EPDM
S1: 超高纯工艺
S2: 光伏工艺
